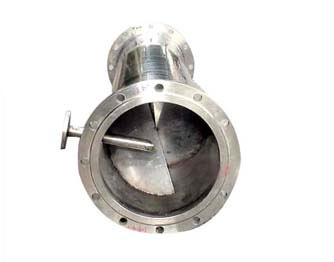

產品介紹
管道混合器也稱管式靜態混合器，在給排水和環保工程中對投加各種混凝劑、助凝劑、臭氧、液氯及酸堿中和、氣水混合等方面都非常有效，是處理水與各種藥劑實現瞬間混合的理想設備，具有快速高效混合、結構簡單，節約能耗、體積小巧等特點，在不需外動力情況下，水流通過管道混合器會產生分流、交叉混合和反向旋流三個作用，使加入的藥劑迅速、均勻地?cái)U(kuò)散到整個水體中，達到瞬間混合的目的，混合效率高達90～95%，可節省藥劑用量約20～30%，對提高水處理效果，節約能源，具有重大意義。
構造原理
管道混合器一般由三節混合單元組成（也可根據混合介質的特性增加節數）。每節混合單元為一個180°扭曲的固定螺旋葉片（或90°交叉插板葉片），分左旋和右旋兩種。相鄰兩節中的螺旋葉片旋轉方向相反，并相錯90°。為便于安裝螺旋葉片，玻璃鋼筒體做成兩個半圓形，兩端均用法蘭連接，筒體縫隙之間用環氧樹脂粘合，保證其密封要求。其它材質的管道混合器做法不盡相同。
管道混合器的螺旋葉片不動，僅是被混合的物料或介質的運動，流體通過它除產生降壓外，無需外部能源。主要是流動分割、徑向混合、反向旋轉，兩種介質不斷激烈摻混擴散，達到混合目的。
適用范圍
1、城市生活用水和工業給水處理中投加各種混凝劑、助凝劑進行混合作用；
2、城市生活污水和工業廢水處理中投加各種混凝劑、助凝劑進行混合作用；
3、給水排水、環保工程中氣水混合、投加液氯、臭氧等藥劑進行消毒處理；
4、工業廢水中進行酸堿中和混合作用；
5、多種工業廢水進行混合均化處理。
設計參數
1、管道混合器管徑按經濟流速進行選擇，一般按0.9～1.2m/s計算，管徑大于500mm的最大流速可達1.5m/s。有條件時，將管徑放大50～100mm，可以減少水頭損失；
2、管道混合器混合單元節數基本組合按三節考慮，水頭損失約0.4～0.6m，也可根據混合介質的情況增減節數；
3、管道混合器內水壓按0.1MPa考慮，也可根據實際壓力進行設備加工。
產品安裝
1、管道混合器安裝不受方向限制，可以水平、垂直或其他組合方式；
2、管道混合器安裝在架空管道上時，必須用管道支架進行固定，埋地管道可安裝在檢修井內；
3、投加藥劑的管道由用戶單位自行設計，可按全國給水排水標準圖進行安裝，但管內流速必須大于1.0m/s，管中壓力應小于0.2MPa（FRP材質）；
4、各種藥劑的投加位置，應在管道混合器混合單元前端，并大于0.3米。
技術參數
（下表為FRP材質管道混合器標準數據，含加藥口）
|
型號 |
公稱直徑 (mm) |
管外徑 D1 |
法蘭盤外徑 D2 |
長度 L(mm) |
加藥口 (mm) |
流速 (m/s) |
流量 (m3/h) |
總壓頭損失(∆h/m) |
參考重量 | |||
|
UPVC |
FRP |
碳鋼襯膠 |
不銹鋼 | |||||||||
|
GH-50 |
DN50 |
Æ60 |
Æ165 |
600 |
DN15 |
< 1 |
< 6.84 |
|
1.5 |
4 |
- |
6.5 |
|
GH-65 |
DN65 |
Æ75 |
Æ185 |
650 |
DN15 |
< 1 |
< 11.88 |
2 |
4.5 |
- |
9.5 | |
|
GH-80 |
DN80 |
Æ90 |
Æ200 |
700 |
DN15 |
< 1 |
< 18.08 |
|
3 |
6 |
- |
10.5 |
|
GH-100 |
DN100 |
Æ110 |
Æ220 |
800 |
DN15 |
< 1 |
< 28.08 |
|
4 |
8.5 |
- |
16 |
|
GH-125 |
DN125 |
Æ140 |
Æ250 |
900 |
DN20 |
< 1 |
< 43.92 |
|
7 |
11 |
- |
|
|
GH-150 |
DN150 |
Æ162 |
Æ285 |
1000 |
DN20 |
< 1 |
< 63.36 |
|
9 |
15 |
- |
|
|
GH-200 |
DN200 |
Æ212 |
Æ340 |
1300 |
DN25 |
< 1 |
< 108 |
0.076 |
19.5 |
23 |
- |
|
|
GH-250 |
DN250 |
Æ264 |
Æ395 |
1500 |
DN25 |
< 1 |
< 180 |
0.079 |
35 |
34 |
- |
|
|
GH-300 |
DN300 |
Æ314 |
Æ445 |
1600 |
DN25 |
< 1 |
< 262.8 |
0.076 |
|
44 |
|
|
|
GH-350 |
DN350 |
Æ366 |
Æ505 |
1700 |
DN25 |
< 1 |
< 360 |
0.4 |
- |
60 |
|
|
|
GH-400 |
DN400 |
Æ416 |
Æ565 |
2000 |
DN25 |
< 1 |
< 468 |
0.67 |
- |
76 |
304 |
|
|
GH-450 |
DN450 |
Æ468 |
Æ615 |
2100 |
DN25 |
< 1 |
< 589 |
|
- |
90 |
|
285 |
|
GH-500 |
DN500 |
Æ518 |
Æ670 |
2200 |
DN32 |
< 1.5 |
< 1098 |
0.91 |
- |
103 |
|
|
|
GH-600 |
DN600 |
Æ620 |
Æ780 |
2600 |
DN32 |
< 1.5 |
< 1512 |
0.95 |
- |
138 |
562 |
|
|
GH-700 |
DN700 |
Æ720 |
Æ895 |
2900 |
DN40 |
< 1.56 |
< 2160 |
0.98 |
- |
173 |
|
|
|
GH-800 |
DN800 |
Æ820 |
Æ1015 |
3300 |
DN40 |
< 1.59 |
< 2880 |
1.01 |
- |
237 |
|
|
|
GH-900 |
DN900 |
Æ922 |
Æ1115 |
3600 |
DN40 |
< 1.57 |
< 3600 |
0.99 |
- |
307 |
|
|
|
GH-1000 |
DN1000 |
Æ1024 |
Æ1230 |
4000 |
DN65 |
< 1.53 |
< 4320 |
0.94 |
- |
352 |
|
|
|
GH-1100 |
DN1100 |
Æ1126 |
Æ1340 |
4400 |
DN65 |
< 1.53 |
< 5040 |
0.94 |
- |
525 |
|
|
|
GH-1200 |
DN1200 |
Æ1228 |
Æ1455 |
4700 |
DN80 |
< 1.60 |
< 6510 |
1.03 |
- |
664 |
|
|
|
GH-1300 |
DN1300 |
Æ1332 |
Æ1575 |
5100 |
DN80 |
< 1.60 |
< 7641 |
|
- |
885 |
|
|
|
GH-1400 |
DN1400 |
Æ1436 |
Æ1675 |
5500 |
DN80 |
< 1.60 |
< 8862 |
1.05 |
- |
1129 |
|
|
|
GH-1500 |
DN1500 |
Æ1540 |
Æ1785 |
5900 |
DN80 |
< 1.60 |
< 10173 |
|
- |
1438 |
|
|
|
UPVC |
FRP |
碳鋼襯膠 |
不銹鋼 | |
|
規格 mm |
DN50～DN300 |
DN50～DN1500 |
DN300～DN1500 |
DN50～DN1500 |
|
耐壓 |
1.0MPa、1.6MPa |
0.2MPa |
1.0MPa、1.6MPa |
1.0MPa、1.6MPa |
|
使用溫度 |
-10～+60℃ |
-10～+70℃ |
-10～+100℃ |
-10～+100℃ |
|
耐腐蝕性 |
好 |
好 |
好 |
好 |
|
外觀 |
美觀 |
一般 |
一般 |
美觀 |
|
價格 |
最低 |
低 |
高 |
較高 |
|
交貨期 |
最短 |
長 |
較長 |
長 |
|
重量 |
最輕 |
輕 |
最重 |
重 |
|
比重 |
1.35～1.46g/cm3 |
1.8g/cm3 |
7.85g/cm3 |
7.93g/cm3 |
|
內部結構 |
DN50～DN100螺旋結構 DN125～DN300交叉插板結構 |
螺旋結構 |
交叉插板結構 |
交叉插板結構 |
